物流輸送線自動化已經成為提高煙草企業自動化水平和管理水平的重要手段。在煙草物流自動化中，條煙儲存輸送系統是重要的輸送機械設備之一，前期的條煙輸送線動力傳動裝置都是以脹套式牙嵌離合傳動為主，而且是不能實現多線的單道在線傳動，其主驅動動力由電機加減速機輸出，主軸通過脹套式牙嵌離合驅動的傳動系統供給，如當前使用的YF611條煙儲存輸送線系統就是其中的一種。
由于目前較多條煙輸送線使用的是多條條煙輸送線統一控制的方案，條煙輸送線動力頭采用帶減速箱的電機直接驅動條煙輸送主動鏈輪軸(軸上固定多個鏈輪)的形式，這種漲套式牙嵌離合驅動的傳動裝置在使用中存在有以下缺陷：
(1)當一組中的一條條煙輸送線的光電檢測器檢測到條煙輸送通道堵煙時，則電機停止運轉，該組多條條煙輸送線的所有條煙輸送通道同時停止運轉，短時間內造成大量的條煙堆積，無法在單條線出現故障時單獨維修，并且不易于裝拆、維護不方便，極大地降低了生產效率；
(2)條煙受到外力作用影響，造成廢品多，消耗過大；
(3)該組條煙輸送線的所有條煙輸送通道同時運行或停止運轉，不能實現在線單道控制。降低了設備壽命，浪費了能源。
針對當前脹套式牙嵌離合驅動的傳動裝置在使用中所存在條煙輸送通道堵煙時，出現條煙堆積，不能實現在線單道控制，單線單獨維修，降低設備壽命，增加能源浪費，不易于裝拆、維護方便和提高生產效率等弊病，在保持產品通用性和繼承性的前提下，通過結構改進，設計了一種新型動力牽引傳動裝置，將在動力頭的驅動主軸上串聯多個脹套式牙嵌離合驅動改為串聯多個單道離合、帶緩沖氣動牙嵌式鏈輪驅動，通過單獨地控制氣動離合器的接合和分離就能很方便地實現條煙輸送過程中輸送線與動力頭傳動的接合和脫離(即條煙輸送線停止或運行)的工作狀態，見圖1。
1.主軸 2.定位鋼球 3.軸套 4.軸承 5.壓縮彈簧 6.移動牙嵌輪 7.擋圈 8.螺栓 9.法蘭盤 10.輸送鏈板 11.尼龍鏈輪 12.固定牙嵌輪 13.端蓋 14.螺母 15.移動軸承套 16.氣缸體 17，23.密封圈 18.彈性膠柱 19.螺栓芯套 20,21.向心球軸承 22.氣動接頭 24.氣動導向銷 25.平鍵

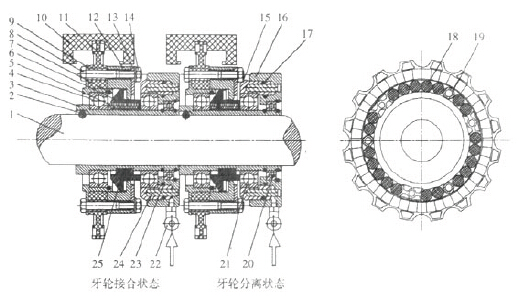

圖1 單道離合、帶緩沖氣動牙嵌式鏈輪傳動裝置示意圖
將脹套式牙嵌離合驅動的傳動裝置改為在動力頭的驅動主軸上串聯多個單道離合、帶緩沖氣動牙嵌式鏈輪，這樣通過單獨地控制氣動離合器的接合和分離就能很方便地實現條煙輸送線與動力頭傳動的接合和脫離(即條煙輸送線停止或運行)的工作狀態。改進后的傳動裝置通過在多家卷煙廠條煙輸送線的使用，反映良好，得到了用戶的認可。與前期的脹套式牙嵌離合驅動的傳動裝置相比，其顯著優點是：
